Problemas con JLCPCB

Como comenté en nuevo diseño y pedido de LibreServo, realicé el último pedido el domingo 7 de Octubre. Desgraciadamente el martes 9 de octubre fue cancelada la compra y me devolvieron el dinero.

Había mandado el mismo diseño que había mandado anteriormente, pero según propias palabras de jlcpcb, en el primer pedido hacen un poco de manga ancha y dejan pasar muchos diseños que en órdenes posteriores van a bloquear por no ajustarse a sus estándares de fabricación.

Los emails se sucedieron durante la semana y para éste domingo 14 ¡ya habíamos cruzado 16 emails!

Realicé más de 8 diseños diferentes, algunos muy extraños, pero finalmente conseguí realizar un diseño simple en el que jlcpcb tendría que fresar (cortar) partes internas. Resumiendo mucho, jlcpcb pedía:

  • Que cada diseño del PCB estuviera unida al menos por dos partes por brazos de 3mm como poco.
  • Que las partes susceptibles de romperse (partes que acaben en punta) no estuvieran en zonas exteriores desprotegidas.
  • Que el diseño final fuera de al menos 70x70mm (al tener panelización).

El fresado, hay que señalarlo usando la capa 46 de eagle (milling), con una línea de 0 mils superpuesta a la de dimension (capa 20) e indicarlo en el órden de la compra que dicha capa hay que fresarla.

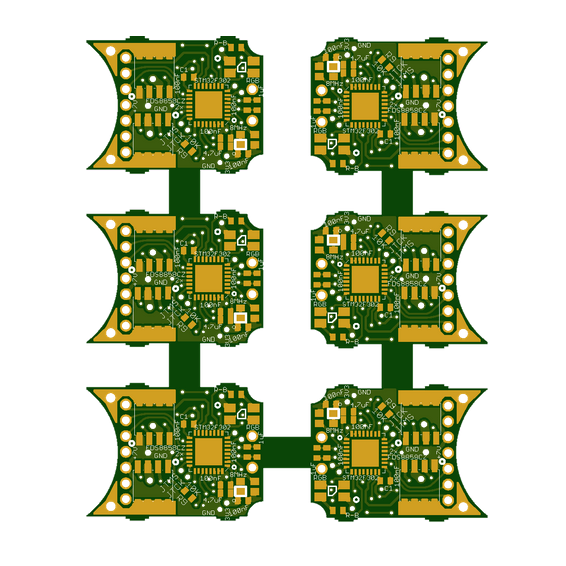

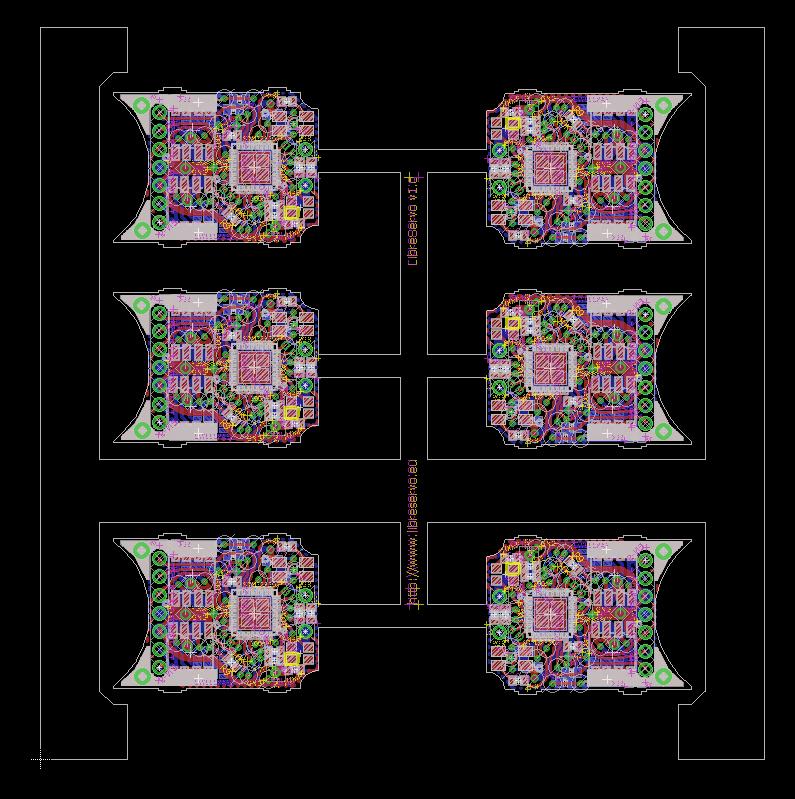

En la galería siguiente, se puede ver el diseño primero, un diseño intermedio y finalmente el diseño final en el que partes internas hay que fresar (el propio visualizador de archivos gerber de jlcpcb no detecta dicho procedimiento y se sigue viendo el verde del PCB).

Diferentes diseños a fabricar
